FICHE TECHNIQUE

1. DESCRIPTION

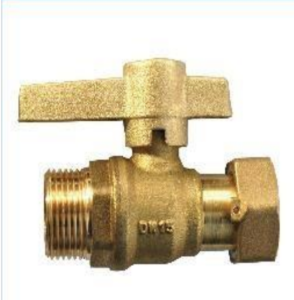

Le robinet de compteur permet d’effectuer une coupure d’eau en amont ou en aval du
compteur. L’entrée du robinet peut être en femelle, male ou sortie PEHD avec étanchéité par
compression. La sortie du robinet est équipée d’un écrou prisonnier avec un trou de plombage.
Robinet ¼ tour à tournant sphérique à passage intégral avec le sens de fermeture FSH.

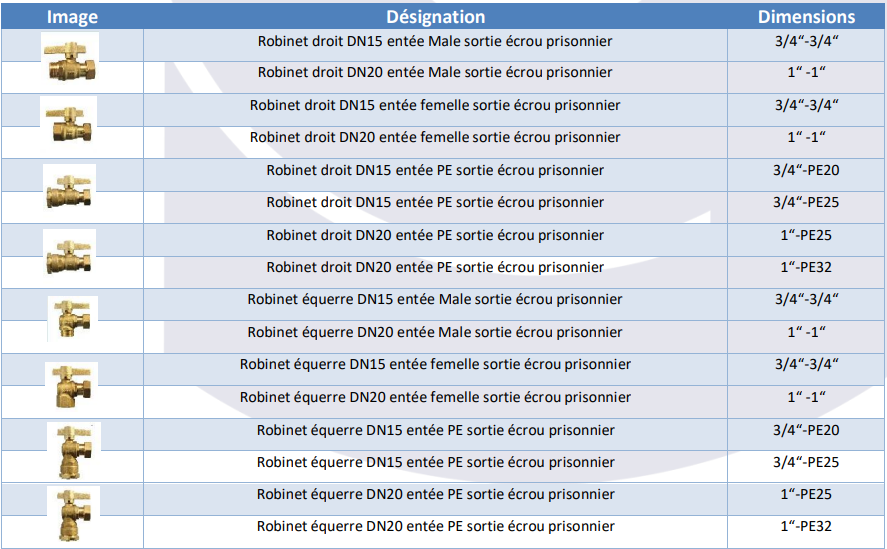

Gamme droit et équerre en DN15 et DN20.
Robinet équipé d’un système d’inviolable par verrouillage de la poignée de manœuvre en
position ouverte ou fermée. Le verrouillage de la poignée de manœuvre se réalise à l’aide d’un
outil spécifique.

2. Caractéristiques techniques

• Pression Nominale : 16 bars
• Pression maximale : 24 bars
• Corps CW617N* (option DZR)
• Manette CW617N*
• Ecrou prisonnier CW617N* (option DZR)
• Axe de manœuvre CW617N* (option DZR)
• Joint EPDM
• Sphère : Laiton CW617N chromé
• Siège : PTFE
• Certification ACS
• Option : outil de verrouillage sur demande
• Possibilités de réaliser d’autres modèles sur demande
