FICHE TECHNIQUE

1. DESCRIPTION

Le mitigeur thermostatique solaire se pose en sortie de ballon, distribue l’eau
chaude sanitaire à une température constante permettant ainsi des économies
importantes

2. Caractéristiques techniques

• Corps CW617N*
• Raccordements G3/4”
• Joint EPDM
• Ressort Inox
• Piston (revêtement) PTFE
• Finition Nickelé
• Clapet anti-retour NF,KIWA,DVGW,Belagua NEOPERL
• Clapet anti-retour OV20 haute température eau chaude NEOPERL
• Clapet anti-retour OV20 standard eau froide NEOPERL
• Elément de cire VERNET
• Réglage usine de température mitigée (EC80°C 3b-EF15°C3b) 50°C
• Plage de réglage température 30 à 65°C
• Température entrée eau chaude maxi 110°C
• Température entrée eau froide 5 à 20°C
• Température différentielle (T° chaude-T°mitigée) 20°C
• Stabilité de la temp mitigée avec pressions équilibrées +/- 2°C
• Pression de service statique 10 bars maxi
• Pression de service dynamique 1 à 5 bars
• Débit d’eau mitigée minimum 5l/minute
• Débit d’eau mitigée sous 3 bars 30l/minute
• Différence de pression entre eau chaude eau froide <1bar
• Variation des pressions après mise en service 10%

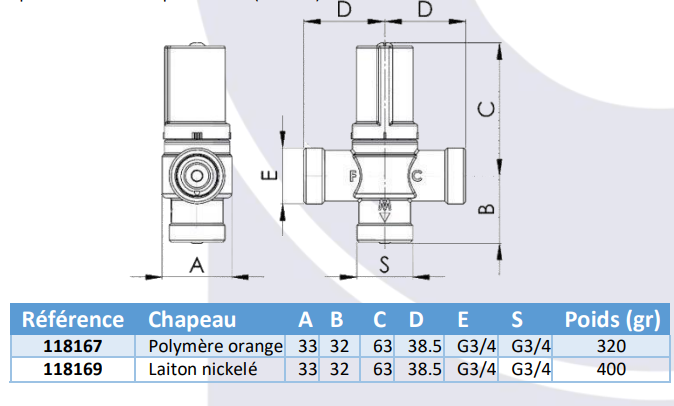

• Option : version chapeau laiton (118169)

3. Installation

Choix de l’appareil : avant le montage du mitigeur, s’assurer que le mitigeur choisi est celui qui convient à l’installation, avec les débits, les températures et les pressions dynamiques dans les limites précisées par les caractéristiques paragraphe 2.
Filtration : Il est préférable d’équiper le mitigeur de filtres sur les entrées eau froide et eau chaude. Il est recommandé de rincer les tuyauteries avant le montage du mitigeur pour enlever les impuretés éventuelles. Il est important de mettre des joints aux entrées (chaude et froide) pour bloquer les clapets anti-retours.
Mise en service : il est conseillé de régler chaque mitigeur sur place pour assurer la bonne température de l’eau mitigée car les conditions de chaque installation peuvent être différentes.

4. Pression d’alimentation

Les mitigeurs ont une performance optimale lorsque les pressions
d’alimentations dynamiques eau chaude et eau froide sont équivalentes.
Il est conseillé d’installer des réducteurs de pression si nécessaire sur les
circuits d’alimentation.

5. Réglage

• Avant de régler le mitigeur, ouvrir totalement l’alimentation eau chaude et froide ainsi que le point de puisage.
• Vérifier la température d’eau mitigée obtenue à la plus proche sortie
• Laisser couler au moins une minute jusqu’à stabilisation de la température

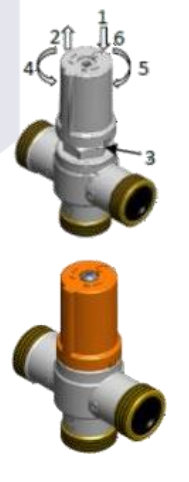

• Régler à la température souhaitée avec le chapeau

1. Dévisser la vis de blocage (1)
2. Lever légèrement le chapeau (2) pour le sortir de son 6 Pans (3)
3. Régler la température : diminuer en tournant dans le sens des aiguilles
   d’une montre (5), ou augmenter en tournant dans le sens inverse (4)
4. Remettre le chapeau en position blocage (6)
5. Revisser a vis (1)

6. Entretien

• Il est conseillé de vérifier l’état de fonctionnement du mitigeur une fois par an, ou plus fréquemment si la dureté de l’eau n’est pas dans les normes habituelles.
• Vérifier la température de l’eau mitigée, elle ne devrait pas varier de ±2°C de celle réglée à la mise en service.
• On peut visuellement constater l’état des clapets anti-retour, les clapets ne nécessitant pas d’entretien particulier.

7. Garantie

1. Outre la garantie légale, nos produits seront garantis contre tous défauts de matière et tous vices de fabrication pour une durée de 1 an à compter de la date d’achat attestée par le cachet du revendeur ou la facture.
2. Le recours à la garantie est subordonné au respect de nos prescriptions et directives en matière d’emploi, de montage, d’installation, de mise en œuvre, de révision et d’entretien des produits.
3. La garantie couvre exclusivement la réparation ou l’échange gratuits des pièces reconnues défectueuses ou, en cas d’impossibilité, d’une pièce
   répondant au même usage, à l’exclusion expresse de tous frais accessoires tels que frais de main d’œuvre , frais de dépose et repose, frais d’emballage, frais de déplacement et de transport ou dommages et intérêts, notamment pour privation de jouissance. Le cas échéant, les produits défectueux ou autres doivent nous être retournés uniquement après notre accord en franco de port, assemblés et ne présentant aucune trace de violation. Les envois en port dû ne seront pas acceptés. L’acheteur s’engage à retourner à ses frais dans un délai de 2 mois maximum les pièces reconnues défectueuses qui auront été remplacées par des pièces neuves. La réparation, la modification ou le remplacement des pièces durant la période de garantie ne peuvent avoir pour effet de prolonger celle-ci.
4. Dans le cas d’une incorporation de nos produits dans des ensembles qui ne sont pas de notre fabrication, la garantie telle que définie ci -dessus ne s’applique qu’à nos pièces reconnues défectueuses, la responsabilité de notre Société ne pouvant en aucun cas être recherchée à l’occasion d’un défaut de conception, de fabrication ou de montage de l’installation d’ensemble ou d’une défectuosité de pièces qui ne seraient pas de notre fabrication.
5. La garantie ne couvre pas, et notre entière responsabilité est exclue, les défauts et détériorations provoqués par l’usure naturelle des pièces ni les
   avaries et dommages qui pourraient être la conséquence d’une mauvaise utilisation, d’une modification, d’une installation non conforme aux règles de l’art, DTU et aux spécifications techniques définies, d’un entretien défectueux, d’une utilisation anormale ou d’un accident matériel ou corporel, ou d’un stockage défectueux.
   De même, cette garantie ne couvre ni l’absence ou la déficience d’entretien, ni les dommages dus à l’action des eaux agressives calcaires ou des corps étrangers (gravier, sable, limaille, particules de tartre, etc…). Par ailleurs, la garantie ne couvre ni les dommages causés aux personnes et aux biens, autres que les marchandises incriminées, ni le manque à gagner résultant de l’arrêt de l’exploitation.
6. Tout produit faisant l’objet d’un démontage, ou tout équipement qui aura fait l’objet de transformations ou de modifications mêmes légères ne
   pourront bénéficier des clauses de la garantie.
7. La garantie s’applique après examen et respect des règles pour service après-vente. Ce document est transmis à tous les clients. Dans le cas où les conclusions de l’expertise d’un retour produit démontre une utilisation non-conforme aux prescriptions d’entretien et d’usage définis dans le présent document, des frais d’expertises peuvent être réclamés à l’acheteur.
8. Si le remplacement ne peut être effectué par un produit identique suivant l’arrêt ou le changement de fabrication, un produit de substitution
   répondant au même usage sera proposé. L’application de la garantie ne pourra pas en prolonger la durée. La garantie légale des vices cachés s’applique en tout état de cause.
