FICHE TECHNIQUE

1. DESCRIPTION

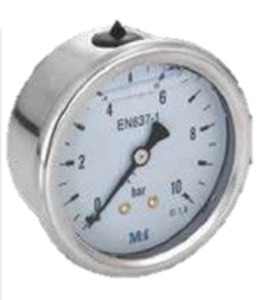

Manomètre réalisé pour l’utilisation sur pompes, presses, compresseurs, turbines, moteurs diesel, en industrie chimiques, pétrochimique et dans les installations ou stations avec variations brusques de pressions et vibrations mécaniques. Il peut être utilisé avec des fluides liquides ou gazeux qui n’attaque pas l’alliage du cuivre, qui ne représentent pas une viscosité élevée et qui ne cristallisent pas.
Respect la norme CE.

2. Caractéristiques techniques

  • Précision : Classe 1,6 selon norme EN 837-1
  • Echelle : 0/16 bar
  • Température de l’environnement : – 20 … + 65°C
  • Température du fluide : max. + 65°C
  • Pression de travail :
    • Statique Max. 75 % de la V.F.E (Valeur Fond d’Echelle 16 bar)
    • Fluctuant :2/3 de la V.F.E (Valeur Fond d’Echelle)
  • Surpression temporaire : + 25 % exceptionnellement pour échelles inférieur ou égales à 100 bars.
  • Indice de protection : IP 65 selon IEC 529
  • Raccord de connexion : en laiton G1/4 ISO 228
  • Ressort tubulaire : En bronze phosphoré en « C » pour échelles < ou = 40 bars, en spirale pour échelles > 40 bars.
  • Boîtier : en AISI 304
  • Viseur : En plastique transparent épaisseur 4mm.
  • Mécanisme : En laiton.
  • Aiguille indicatrice : En aluminium laquée noir.
  • Joint de fermeture, bouchon de sécurité et remplissage : en EPDM
  • Liquide amortisseur : Glycérine 98 %
  • Autres options :
    • Soudure en alliage étain-argent.
    • Viseur en verre
    • Connection spéciales sur demande.
