Clapets EA antipollution entrée écrou tournant - sortie mâle

Comme le précise la norme EN1717, le clapet de non-retour antipollution contrôlable est un dispositif de protection mécanique contrôlable, muni d’un obturateur conçu pour permettre la circulation d’eau dans une seule direction. Il s’ouvre automatiquement, dans le sens de circulation, lorsque la pression en amont du clapet est plus élevée que la pression en aval. Lorsque la pression est supérieure en aval ou en cas d’arrêt de l’écoulement, le clapet se ferme par anticipation sous l’action d’une force, par exemple sous l’action d’un assemblage mécanique ou d’un ressort.

Conforme à la norme NF EN 13959
• Pression amont 10 bars maxi
• Température 90°C maxi
• Corps en laiton
• Clapet polymère NEOPERL

Installation sur alimentation d’eau : applications diverses : groupe de pompage, protection des réseaux, maintien en pression avale

Ces clapets antipollution sont contrôlables
• Un orifice en amont permet de vérifier l’étanchéité à la contre-pression du clapet après isolement
de l’alimentation.
• Un orifice en aval permet aussi de purger ou de vidanger la partie avale du circuit
• Ces deux orifices taraudés 1/4 Gaz peuvent être équipés de bouchons en polymère, en laiton ou de
purgeurs laiton à volant Ces clapets peuvent être équipés de bouchons purgeurs axiaux en laiton.

Modèles droits

Avec bouchons plastique G 14

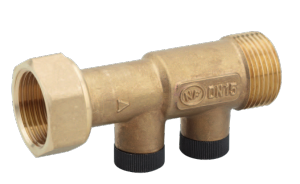

Avec bouchons plastique G 1/4

Avec entrée écrou tournant et sortie mâle

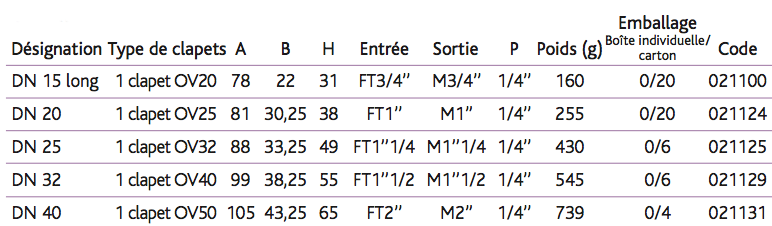

Modèles droits avec bouchons plastique G 1_4
Avec bouchons laiton G 14

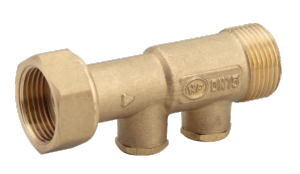

Avec bouchons laiton G 1/4

(G 1/8 pour modèle court DN 15)

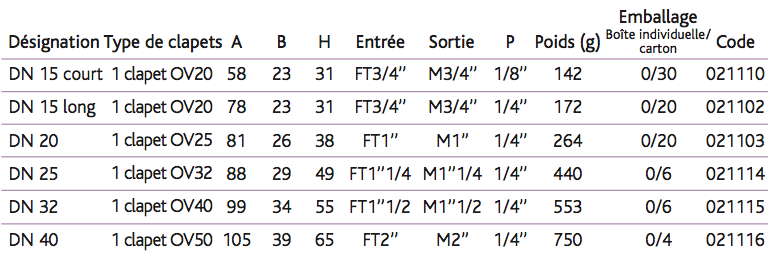

Modèles droits Avec bouchons laiton G 1_4
Avec bouchons purgeurs axiaux
shéma

Avec bouchons purgeurs axiaux

Purgeurs 1/4 à l’exception des modèles DN15 : purgeurs 1/8

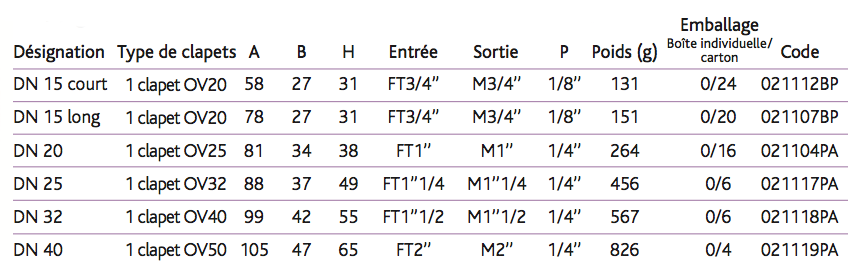

Modèles droits Avec bouchons purgeurs axiaux
Fiche-technique-Clapets-antipollution-1.png tableaux

Modèles coudés

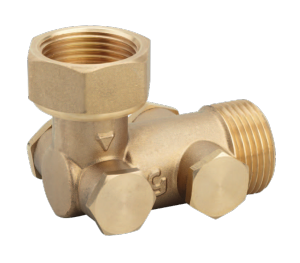

Avec entrée écrou tournant et sortie mâle
Schema Avec entrée écrou tournant et sortie mâle

Avec entrée écrou tournant et sortie mâle

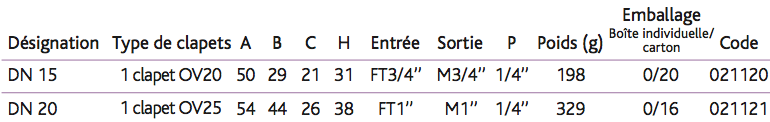

Modèles coudés Avec entrée écrou tournant et sortie mâle

Option 2 purgeurs collés 1/4 et 2 bouchons laiton

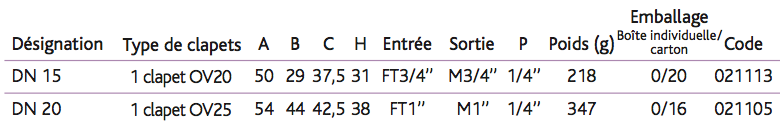

Modèles coudés Option 2 purgeurs collés 1_4 et 2 bouchons laiton
Option 2 purgeurs axiaux 14
schéma

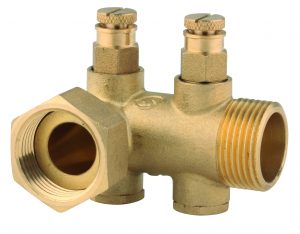

Option 2 purgeurs axiaux 1/4

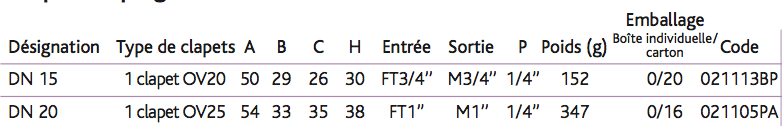

Modeles coudés Option 2 purgeurs axiaux 1_4

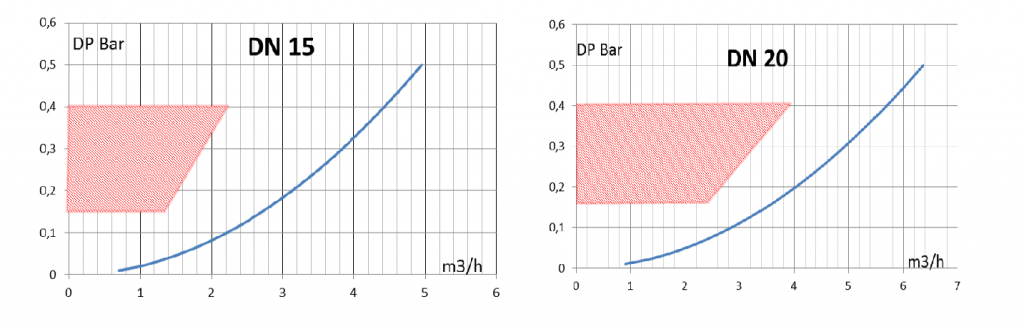

Fiche-technique-Clapets-antipollution-2.png gt

Option raccords de compteur coudés

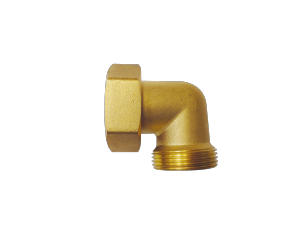

Option raccords de compteur coudés

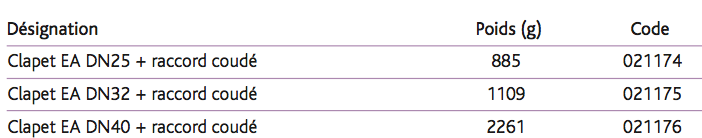

L’ajout d’un raccord coudé aux modèles de clapets droits permet d’étendre la gamme de clapets MF coudés (modèles existants en DN15 et DN20) jusqu’au DN40.

Ces clapets coudés sont particulièrement adaptés pour équiper les regards de compteur en offrant un encombrement réduit.

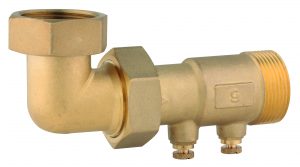

Ils sont composés d’un clapet EA et d’un coude rapporté MF en laiton brut CW617N (avec écrou libre et joint fibre).

Option raccords de compteur coudés
Raccord-compteur-coudé-060225_1

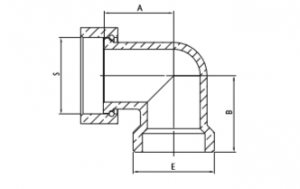

Capture.PNG gb

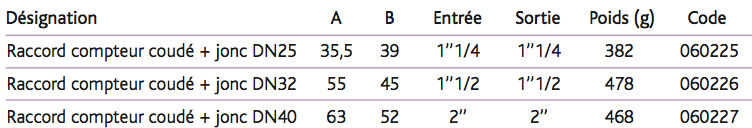

Option : Fourniture des raccords coudés seuls

Option raccords de compteur coudés Option Fourniture des raccords coudés seuls

Modèle sur rail

Capture.PNG hu
Capture.PNG bh

Installation sur alimentation d’eau : L’écrou tournant permet l’installation en direct sur les compteurs d’eau sans raccord intermédiaire.
Applications diverses :
Groupe de pompage, protection des réseaux, maintien en pression avale. Montage sur rail :
Le raccord spécial et ses deux contre écrous ¾ permettent le montage sur un rail de compteur. Le clapet se visse sur le raccord.

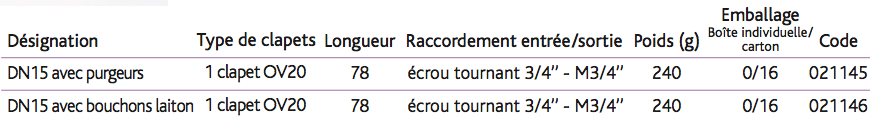

Modèle sur rail
