Clapets EA antipollution entrée écrou tournant - sortie mâle

Comme le précise la norme EN1717, le clapet de non-retour antipollution contrôlable est un dispositif de protection mécanique contrôlable, muni d’un obturateur conçu pour permettre la circulation d’eau dans une seule direction. Il s’ouvre automatiquement, dans le sens de circulation, lorsque la pression en amont du clapet est plus élevée que la pression en aval. Lorsque la pression est supérieure en aval ou en cas d’arrêt de l’écoulement, le clapet se ferme par anticipation sous l’action d’une force, par exemple sous l’action d’un assemblage mécanique ou d’un ressort.

Conforme à la norme NF EN 13959
• Pression amont 10 bars maxi
• Température 90°C maxi
• Corps en laiton CW617N*
• Clapet polymère

Schéma d'un clapets EA antipollution entrée écrou tournant - sortie mâle

Installation sur alimentation d’eau : applications diverses : groupe de pompage, protection des réseaux, maintien en pression avale

Ces clapets antipollution sont contrôlables
• Un orifice en amont permet de vérifier l’étanchéité à la contre-pression du clapet après isolement
de l’alimentation.
• Un orifice en aval permet aussi de purger ou de vidanger la partie avale du circuit
• Ces deux orifices taraudés peuvent être équipés de bouchons en plastique, en laiton,
de bouchons purgeurs en laiton ou de purgeurs en laiton axiaux

Modèles droits

Photo du clapet enti-polllution avec un bouchon en pastique G 1/4

Avec entrée écrou tournant et sortie mâle

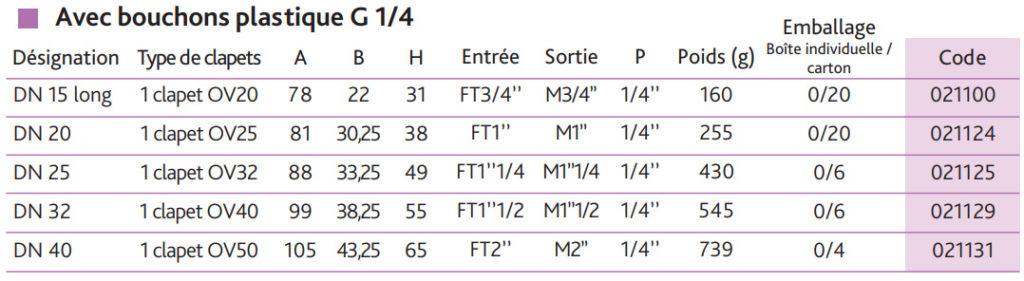

nomenclature des clapets anti-pollution avec bouchons en plastique G 1/4
Photo du clapet anti-pollution avec bouchon en laiton G 1/4
nomenclature des clapets anti-pollution avec bouchons en laitons G 1/4
Photo d'un clapet anti-pollution avec bouchons purgeurs axiaux

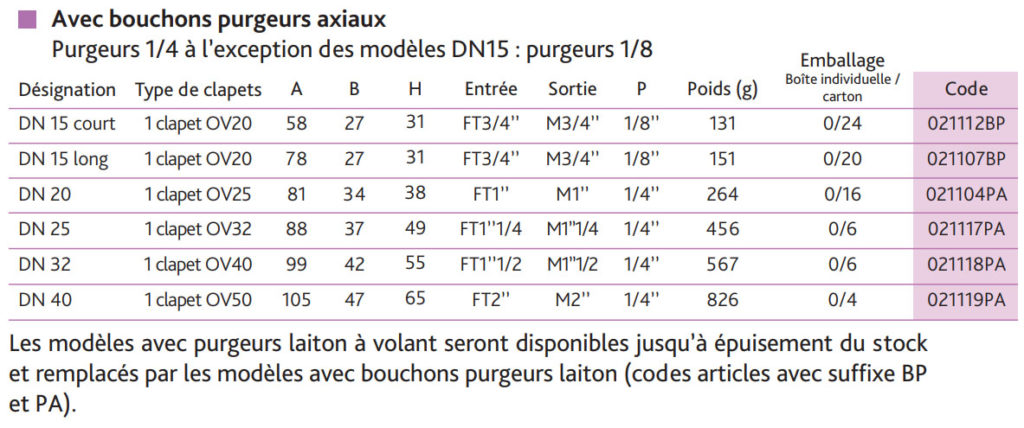

nomenclature des clapets anti-pollution avec bouchons purgeurs axiaux
Schéma clapet anti-pollution avec purgeurs axiaux
Diagrammes de perte de charge clapets EA antipollution modèles droits (zone rouge = zone interdite pour le débit entre 0,15 et 0,4 bar)

Modèles coudés

Photo du clapet anti-pollution coudés avec entrée écrou tournant et sortie mâle
Nomenclature des clapets anti-pollution coudés avec entrée écrou tournant et sortie mâle

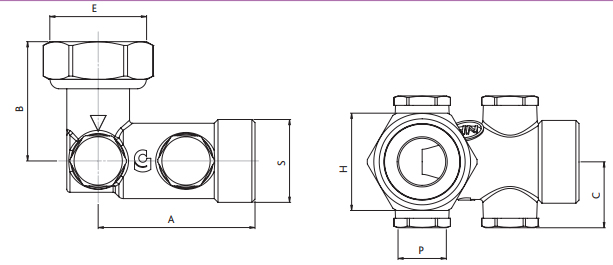

Schéma d'un clapet anti-pollution coudés avec écrou tournant et sortie mâle
Photo d'un clapet anti-pollution option 2 purgeurs collés 1/4 et 2 bouchons laitons
Nomenclature des clapets anti-pollution option 2 purgeurs collés et 2 bouchons laiton
Photo d'un clapet anti-pollution option 2 purgeurs axiaux 1/4
Nomenclature des clapets anti-pollution option 2 avec purgeurs axiaux 1/4

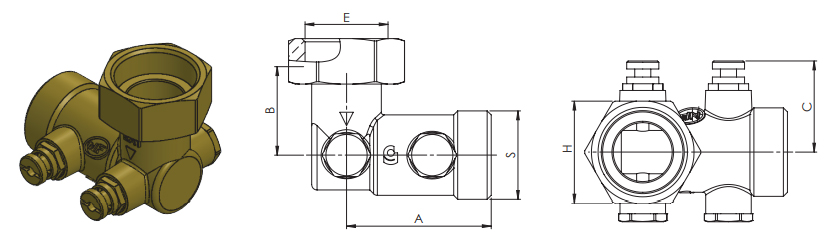

Schéma et modélisation en 3D du clapet anti-pollution option 2 purgeurs axiaux 1/4

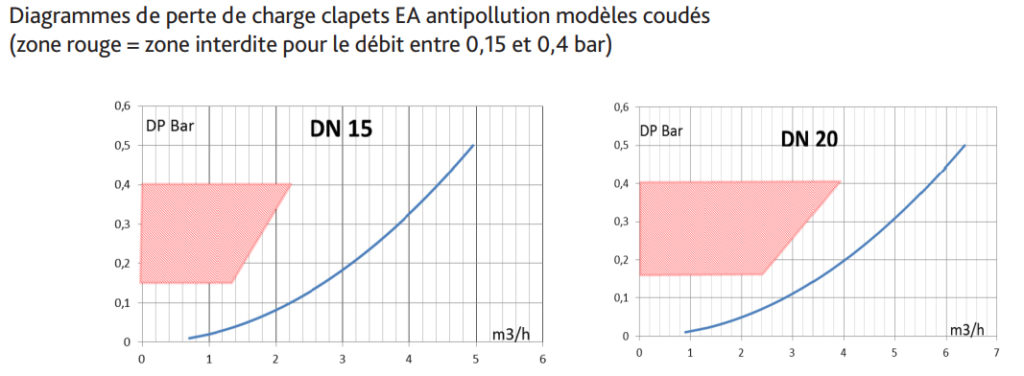

Diagrammes de perte de charge clapets EA antipollution modèles coudés (zone rouge = zone interdite pour le débit entre 0,15 et 0,4 bar)

Option raccords de compteur coudés

L’ajout d’un raccord coudé aux modèles de clapets droits permet d’étendre la gamme de clapets MF coudés (modèles existants en DN15 et DN20) jusqu’au DN40. Ces clapets coudés sont particulièrement adaptés pour équiper les regards de compteur en offrant un encombrement réduit. Ils sont composés d’un clapet EA avec purgeurs axiaux et d’un coude rapporté MF en laiton brut CW617N* (avec écrou libre et joint fibre).

Photo de notre option de raccords coudés
Nomenclature de l'option de raccord de compteurs coudés
Schéma de notre option de raccord de compteurs coudés
